- Stock: Wkrótce ponownie dostępny
- Model: CC-022
Podwójna kamera cofania AHD z dwoma regulowanymi obiektywami
Podwójna kamera cofania VESTYS DUO PRO łączy dwie niezależne kamery AHD w jednej kompaktowej i wytrzymałej obudowie. Każdy obiektyw można regulować indywidualnie, dzięki czemu jedna kamera może monitorować obszar bezpośrednio za pojazdem, a druga dalszą przestrzeń za samochodem, przyczepą lub maszyną roboczą.
Dzięki wysokiej rozdzielczości AHD 1080p, szerokiemu kątowi widzenia 120° oraz wysokiemu stopniowi ochrony IP69K kamera nadaje się szczególnie do samochodów dostawczych, przyczep kempingowych, kamperów, pojazdów użytkowych, ciężarówek, autobusów, ciągników oraz maszyn budowlanych i rolniczych.

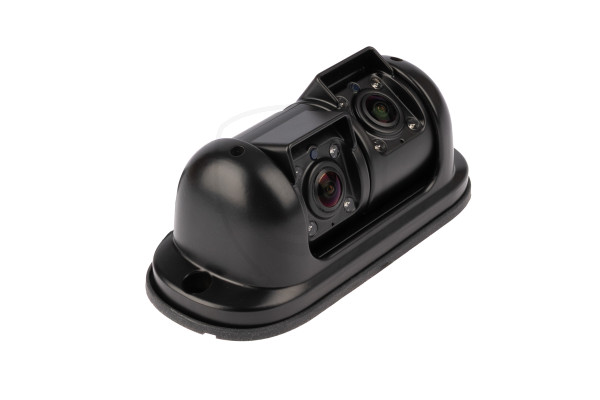

Dwie niezależne kamery w jednej obudowie
Największą zaletą kamery są dwa niezależnie regulowane obiektywy. Zamiast montować dwie oddzielne kamery, uzyskujesz dwa różne widoki z jednego miejsca montażowego.
Jedną kamerę można skierować na przykład niemal pionowo w dół na zderzak, hak holowniczy lub obszar bezpośrednio za pojazdem, podczas gdy druga może obserwować przestrzeń znajdującą się dalej za pojazdem. Różnica pomiędzy ustawieniami poszczególnych obiektywów może wynosić około 80°, dzięki czemu system oferuje dużą elastyczność podczas ustawiania końcowego obrazu.
Idealna do obserwacji bliskiej i dalszej przestrzeni
Podwójna konstrukcja jest szczególnie praktyczna w większych pojazdach, gdzie jeden widok często nie wystarcza. Kamerę można wykorzystać na przykład do jednoczesnego monitorowania zderzaka oraz obszaru za pojazdem, a także do kontroli przyczepy, haka holowniczego lub obszaru roboczego maszyny.
Dwie kamery mogą znacznie ułatwić cofanie, parkowanie oraz precyzyjne manewrowanie w ograniczonej przestrzeni.
Obraz AHD do 1080p
Kamera obsługuje format obrazu AHD 1080p przy 25 fps. W porównaniu ze standardowymi kamerami cofania technologia AHD zapewnia bardziej szczegółowy i wyraźny obraz, dzięki czemu przedmioty i przeszkody znajdujące się za pojazdem są lepiej widoczne.
Uwaga: kamera wykorzystuje sygnał obrazu AHD, dlatego musi być podłączona do monitora lub urządzenia wyświetlającego obsługującego rozdzielczość AHD.
Szeroki kąt widzenia 120°
Każda z dwóch kamer oferuje kąt widzenia około 120°. Szerokie pole widzenia pozwala obserwować nie tylko obszar bezpośrednio za pojazdem, ale również jego otoczenie, co pomaga podczas manewrowania większymi pojazdami lub maszynami roboczymi.
Widoczność również przy słabym oświetleniu
Oba obiektywy są wyposażone we własne doświetlenie IR LED. Kamera osiąga czułość świetlną około 0,01 Lux przy użyciu 4 diod IR LED, dzięki czemu może zapewniać użyteczny obraz również przy słabym oświetleniu otoczenia.
Doświetlenie jest szczególnie przydatne podczas cofania w nocy, w magazynach, halach, miejscach pracy lub w obszarach bez odpowiedniego oświetlenia ulicznego.
Wytrzymała konstrukcja IP69K
Kamera jest przeznaczona również do pracy w wymagających warunkach zewnętrznych. Stopień ochrony IP69K zapewnia wysoką odporność na pył, wodę oraz silne strumienie wody. Kamera nadaje się więc także do pojazdów i maszyn regularnie eksploatowanych w deszczu, błocie lub zapylonym środowisku.
Solidna obudowa kamery chroni jednocześnie optykę przed typowymi uszkodzeniami mechanicznymi podczas eksploatacji pojazdu.
Kompaktowe wymiary i stabilny montaż

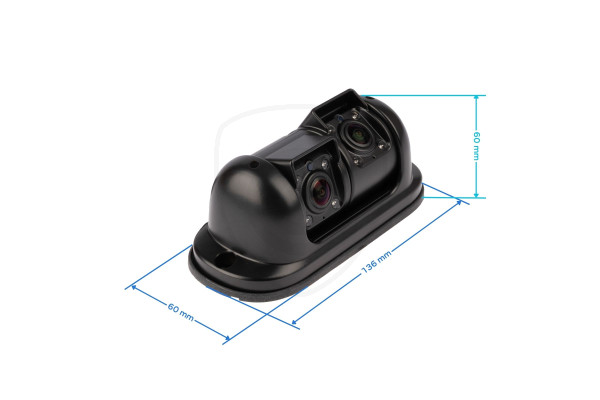

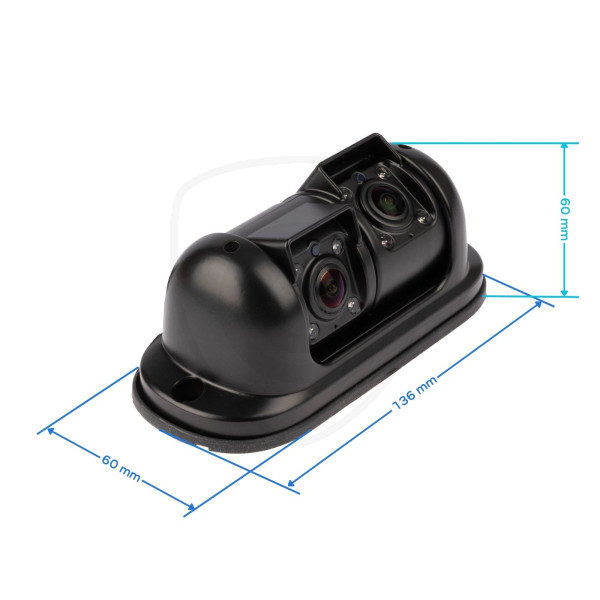

Cała podwójna kamera ma wymiary około 136 × 60 × 69 mm. Podstawa montażowa umożliwia stabilne przykręcenie kamery do tylnej części pojazdu, dachu, zabudowy, przyczepy lub maszyny roboczej.
Dolna część jest wykonana jako wspólna podstawa montażowa, dlatego mimo dwóch oddzielnych obiektywów na pojeździe wystarczy przygotować tylko jedno miejsce montażowe.
Niezależny obraz z obu kamer
Każdy obiektyw zapewnia oddzielny sygnał wideo. Kamerę można więc podłączyć na przykład do monitora z dwoma wejściami kamerowymi lub do monitora QUAD, który może wyświetlać obraz z kilku kamer jednocześnie.
Dzięki temu można przełączać się pomiędzy poszczególnymi widokami lub, przy zastosowaniu odpowiedniego monitora, wyświetlać je jednocześnie. Rozwiązanie to jest szczególnie praktyczne, gdy chcesz stale kontrolować zarówno bliski, jak i dalszy obszar za pojazdem.
Bezpieczne podłączenie kamery

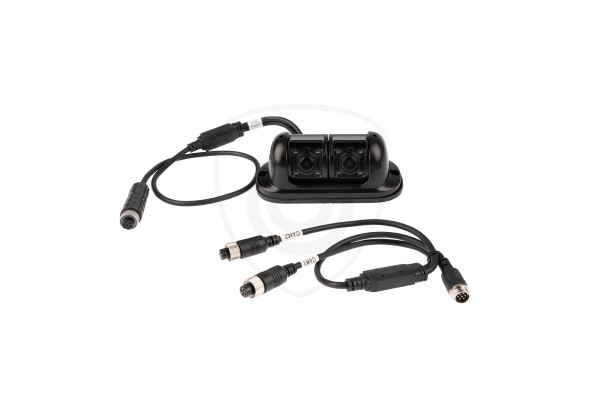

Kamera wykorzystuje złącza 4-PIN, które umożliwiają przesyłanie sygnału wideo i zasilania za pomocą jednego przewodu kamerowego. W zestawie połączeniowym znajduje się kabel rozdzielający umożliwiający niezależne podłączenie obu wyjść kamerowych.
W celu zapewnienia prawidłowego działania zalecamy stosowanie wysokiej jakości ekranowanych przewodów przedłużających oraz monitora kompatybilnego z kamerami AHD. Jeśli chcesz podłączyć kamerę do monitora posiadającego inne wejście niż 4-PIN, zalecamy zastosowanie odpowiedniego kabla lub adaptera z naszej oferty.
Zasilanie kamery – 12 V z monitora
Kamera jest przeznaczona do zasilania napięciem DC 12 V i w standardowej konfiguracji jest zasilana bezpośrednio z kompatybilnego monitora za pomocą 4-pinowego przewodu kamerowego. Dzięki temu nie ma potrzeby doprowadzania do kamery osobnego przewodu zasilającego.
Jeśli jednak używany monitor lub system kamer nie zapewnia napięcia 12 V na wyjściu kamerowym albo kamera jest montowana w pojeździe z innym napięciem, na przykład 24 V, należy zastosować odpowiednią przetwornicę DC-DC / adapter na 12 V.
Nie podłączaj kamery bezpośrednio do napięcia wyższego niż 12 V. Przed montażem zalecamy sprawdzić napięcie wyjściowe monitora lub obwodu zasilającego, do którego kamera zostanie podłączona.
Podłączenie 4-PIN
Odpowiednia do pojazdów użytkowych i maszyn roboczych
Podwójna kamera nadaje się przede wszystkim do samochodów dostawczych, przyczep kempingowych, kamperów, pojazdów użytkowych, ciężarówek, autobusów, ciągników, kombajnów, maszyn budowlanych, ładowarek, koparek, wózków widłowych, przyczep i naczep.
Sprawdzi się wszędzie tam, gdzie z jednego miejsca trzeba obserwować dwa różne obszary, a klasyczna kamera z jednym stałym kątem widzenia nie zapewnia wystarczającej widoczności.
Funkcje i parametry kamery:
Rozdzielczość kamery:
Kamera jest dostępna w wersji analogowej wysokiej rozdzielczości (AHD) 1080p. Kamerę z rozdzielczością AHD można podłączyć wyłącznie do monitora o wysokiej rozdzielczości lub obsługującego kamery AHD.
Wysokiej jakości optyka i szeroki kąt widzenia:
Zewnętrzna i wewnętrzna soczewka kamery jest wykonana ze szkła, co zapewnia dokładne odwzorowanie obrazu oraz odporność na uszkodzenia mechaniczne. Kamery rejestrują niemal całą przestrzeń parkingową w zakresie do 120°.
Wodoodporność:
Kamera posiada wysoki stopień wodoodporności zgodny ze standardem IP69 (pełna pyłoszczelność oraz odporność na deszcz, rozpryski i wodę pod ciśnieniem).
Wytrzymała konstrukcja:
Do konstrukcji kamery wykorzystano nowoczesne materiały zapewniające długą żywotność. Wysoką odporność kamery zapewniają również hartowane szkło, wysokiej jakości uszczelnienie oraz nierdzewne śruby o właściwościach antykorozyjnych.
Ekranowane przewody:
Do kamery oferujemy ekranowane przewody o różnych długościach. Ponieważ sygnał jest przesyłany na stosunkowo dużą odległość, ważne jest stosowanie przewodów ekranowanych. Przewody wyższej jakości zapewniają wysokiej jakości obraz na monitorze i eliminują zewnętrzne zakłócenia sygnału. Przewody niskiej jakości mogą powodować pogorszenie transmisji obrazu, np. migotanie, zakłócenia lub całkowity brak obrazu.
Podłączenie kamery
Instrukcję podłączenia, przebieg instalacji oraz schematy poglądowe znajdziesz w instrukcji obsługi dołączonej do kamery.
Ilustracja przedstawia przykładowe rozmieszczenie kamer na pojeździe:
- monitor
- kamera boczna lub kamera do monitorowania martwego pola
- kamera tylna
- lampa robocza z kamerą
Parametry techniczne
Liczba kamer: 2 niezależne obiektywy
System wideo: AHD / NTSC
Rozdzielczość: 1080p
Liczba klatek: 25 fps
Kąt widzenia: 120° dla każdej kamery
Czułość świetlna: 0,01 Lux przy doświetleniu IR LED
Doświetlenie LED: 4 diody IR LED na każdy obiektyw
Zakres wzajemnej regulacji obiektywów: około 80°
Zasilanie: DC 12 V ±1 V, standardowo z monitora poprzez złącze 4-PIN
Stopień ochrony: IP69K
Złącze: 4-PIN
Wymiary: około 136 × 60 × 69 mm
Kolor: czarny

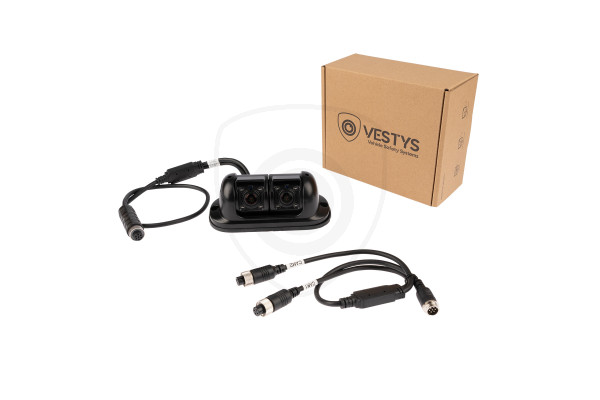

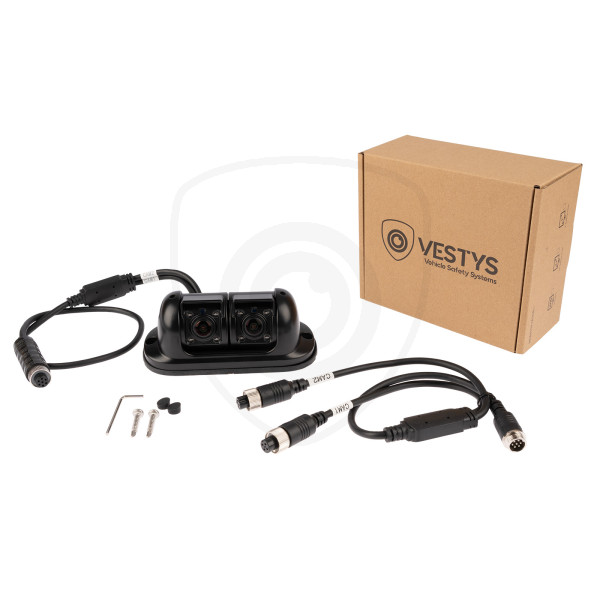

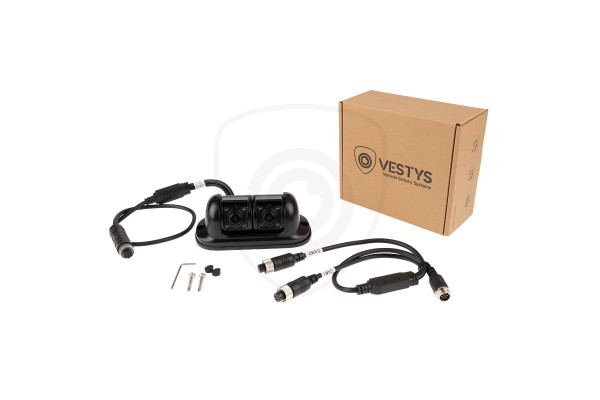

Zawartość zestawu
- 1x podwójna kamera VESTYS AHD
- 1x kabel rozdzielający/połączeniowy do obu kamer
- 2x śruba mocująca
- 2x zaślepka
- 1x klucz imbusowy do regulacji i blokowania położenia obiektywów
- 1x instrukcja obsługi w języku polskim
Ważne przed zakupem
Przed zamówieniem zalecamy sprawdzić, czy monitor obsługuje rozdzielczość AHD. Aby korzystać z obu obiektywów, monitor musi mieć co najmniej dwa wejścia kamerowe lub obsługiwać podłączenie kilku kamer. Jeśli kamera nie jest zasilana bezpośrednio z monitora przez złącze 4-PIN (12 V) albo jest montowana w pojeździe z innym napięciem, na przykład 24 V, konieczne jest zastosowanie odpowiedniej przetwornicy DC-DC / adaptera na 12 V.
