- Stock: Dostępny
- Model: CC-023

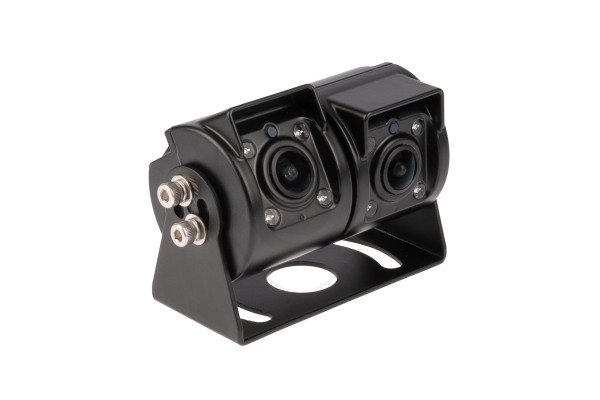

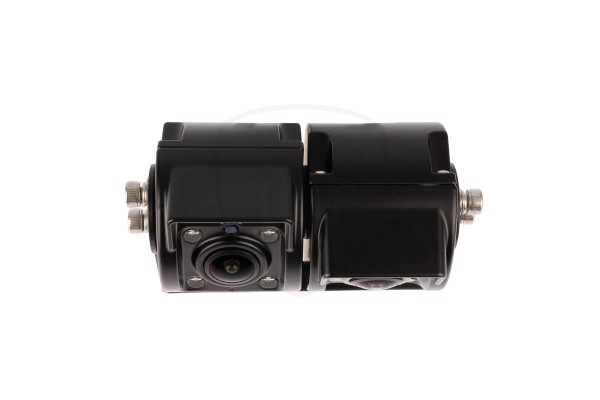

Dwa widoki z jednej kompaktowej kamery
Kompaktowa podwójna kamera AHD VESTYS to praktyczne rozwiązanie do pojazdów, w których trzeba obserwować dwa różne obszary za pojazdem. W jednej niewielkiej obudowie znajdują się dwie oddzielne kamery, a każdą z nich można ustawić niezależnie od drugiej.
Dzięki temu nie trzeba montować na pojeździe dwóch oddzielnych kamer cofania. Jedna kompaktowa jednostka zapewnia dwa niezależne widoki i zajmuje tylko jedno miejsce montażowe.
Jedna optyka na hak holowniczy, druga na przyczepę
Największą zaletą podwójnej kamery jest możliwość ustawienia każdej optyki w innym kierunku. Jedną kamerę można skierować bardziej w dół i obserwować za jej pomocą hak holowniczy lub przestrzeń bezpośrednio za pojazdem. Drugą kamerę można ustawić bardziej do tyłu, aby zapewniała podgląd na przykład na przyczepę, lawetę lub przestrzeń za pojazdem.
Takie rozwiązanie jest szczególnie praktyczne w kamperach, samochodach dostawczych, ciężarowych oraz pojazdach, które regularnie korzystają z przyczepy. Podczas manewrowania nie trzeba wybierać między szczegółowym widokiem tuż za pojazdem a szerszym widokiem w dalszej odległości – można mieć do dyspozycji oba.
Każdą kamerę można ustawić oddzielnie
Oba moduły kamery są umieszczone we wspólnym uchwycie, jednak ich położenie można regulować niezależnie. Różnica kierunku ustawienia pomiędzy poszczególnymi optykami może wynosić około 80°.

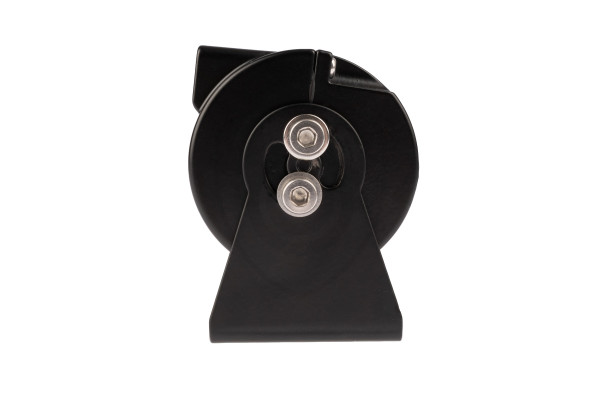

Po ustawieniu wymaganej pozycji poszczególne moduły kamery są blokowane za pomocą bocznych śrub. Dzięki temu kamerę można dopasować do konkretnej wysokości montażu, konstrukcji pojazdu oraz obszaru, który ma być obserwowany.
Kompaktowe wymiary oszczędzają miejsce

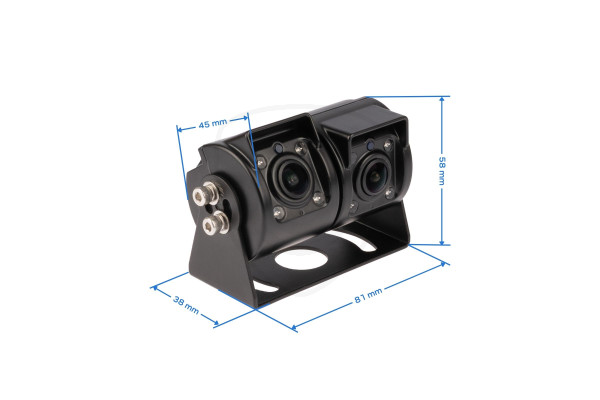

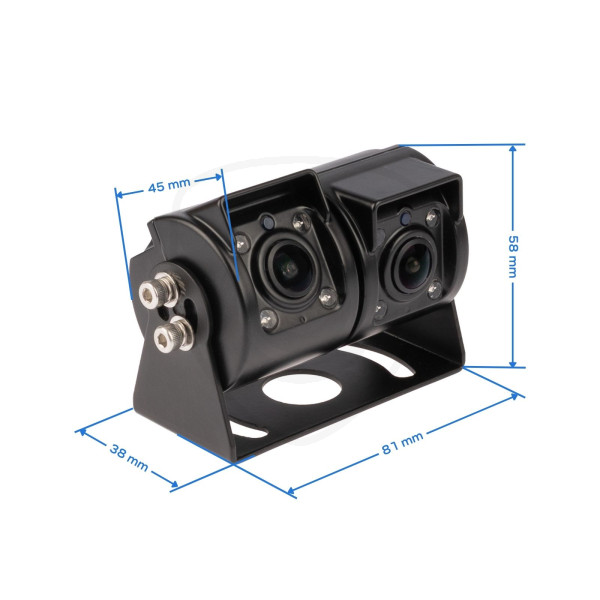

Dwie oddzielne kamery są zintegrowane w bardzo kompaktowej obudowie. Całkowita szerokość zestawu wynosi około 81 mm, a wysokość około 58 mm. Głębokość podstawy montażowej wynosi około 38 mm, natomiast sam moduł kamery ma około 45 mm głębokości.
Niewielkie wymiary są szczególnie korzystne w miejscach, gdzie nie ma wystarczająco dużo przestrzeni na montaż dwóch klasycznych kamer obok siebie. Zamiast podwójnego montażu, dwóch oddzielnych uchwytów i większej ilości miejsca otrzymujesz dwie kamery w jednym kompaktowym zestawie.
Obraz AHD do precyzyjniejszego manewrowania
Obie kamery wykorzystują sygnał obrazu AHD, który zapewnia wysokiej jakości, szczegółowy obraz odpowiedni do precyzyjnego cofania i manewrowania. Kamera pracuje w systemie wideo NTSC z częstotliwością 25 fps.
Do prawidłowego wyświetlania obrazu należy użyć monitora kompatybilnego z kamerami AHD. Jeśli chcesz korzystać z obu optyk oddzielnie, monitor musi posiadać co najmniej dwa odpowiednie wejścia kamerowe lub obsługiwać podłączenie większej liczby kamer.
Kąt widzenia każdej optyki do 140°
Każda kamera oferuje kąt widzenia około 140°. W połączeniu z niezależną regulacją mechaniczną można uzyskać dwa różne widoki, zależnie od tego, jaki obszar ma być kontrolowany podczas jazdy lub cofania.
Jedna optyka może zapewniać bardziej szczegółowy widok bliskiej przestrzeni, natomiast druga może obejmować większy obszar dalej za pojazdem.
Doświetlenie IR przy słabym oświetleniu

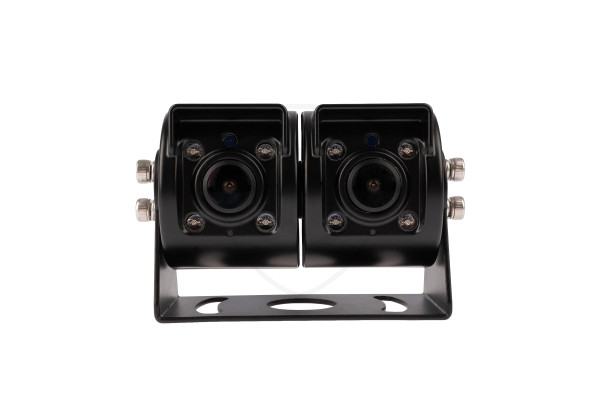

Każda optyka kamery jest wyposażona w 4 diody IR LED do doświetlania. Czułość na światło kamery wynosi około 0,01 Lux, co pomaga zachować użyteczny obraz również w gorszych warunkach oświetleniowych.
Doświetlenie włącza się automatycznie przy obniżonym poziomie światła.
Dwa oddzielne wyjścia 4-PIN

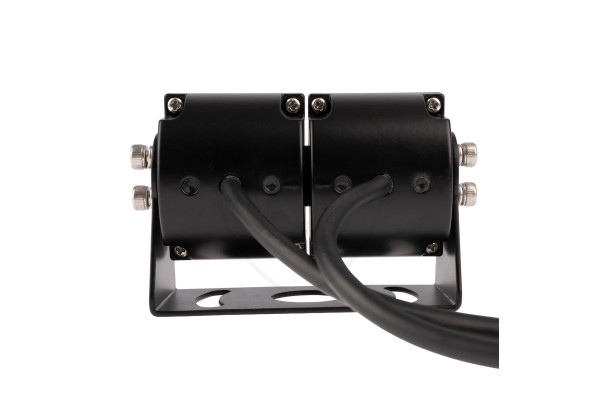

Chociaż obie kamery znajdują się w jednej obudowie, każda z nich zapewnia oddzielny sygnał obrazu. Za pomocą dołączonego przewodu połączeniowego uzyskujesz dwa oddzielne 4-PIN złącza kamerowe.
Każdą optykę można więc podłączyć do osobnego wejścia kamerowego monitora. W przypadku monitora obsługującego wyświetlanie obrazu z wielu kamer możliwe jest jednoczesne obserwowanie obu widoków albo przełączanie się między nimi, w zależności od możliwości konkretnego monitora.
Dla prawidłowego działania zalecamy stosowanie wysokiej jakości ekranowanych przewodów przedłużających oraz monitora kompatybilnego z kamerami AHD. Jeśli chcesz połączyć kamerę z monitorem posiadającym inne wejście niż 4-PIN, zalecamy użycie odpowiedniego przewodu adaptera z naszej oferty.
Zasilanie kamery – 12 V z monitora
Kamera jest przeznaczona do zasilania napięciem DC 12 V i przy standardowym podłączeniu jest zasilana bezpośrednio z kompatybilnego monitora poprzez 4-PIN przewód kamerowy. Dlatego nie ma potrzeby prowadzenia do kamery osobnego zasilania.
Jeśli jednak używany jest monitor lub system kamer, który nie zapewnia 12 V na wyjściu kamerowym, albo kamera jest podłączana do pojazdu z innym napięciem, na przykład 24 V, należy zastosować odpowiedni przetwornik DC-DC / adapter na 12 V.
Nie podłączaj kamery bezpośrednio do napięcia wyższego niż 12 V. Przed montażem zalecamy sprawdzenie napięcia wyjściowego monitora lub obwodu zasilającego, do którego kamera będzie podłączona.
Do kamperów, samochodów dostawczych i pojazdów z przyczepą
Kompaktowa podwójna kamera sprawdzi się wszędzie tam, gdzie jeden widok za pojazdem nie wystarcza. Znajduje zastosowanie szczególnie w kamperach, pojazdach rekreacyjnych, samochodach dostawczych, ciężarowych, pojazdach roboczych, maszynach oraz pojazdach z przyczepą lub lawetą.
Jest również praktyczna w pojazdach, w których podczas jazdy chcesz kontrolować podłączoną przyczepę, a jednocześnie podczas cofania widzieć przestrzeń bezpośrednio przy tylnej części pojazdu.
Funkcje i parametry kamery:
Rozdzielczość kamery:
Kamera jest dostępna w wersji analogowej wysokiej rozdzielczości (AHD) 1080p. Kamerę o rozdzielczości AHD można podłączyć wyłącznie do monitora wysokiej rozdzielczości, tj. monitora obsługującego kamery AHD.
Wysokiej jakości optyka i szeroki kąt widzenia:
Zewnętrzna i wewnętrzna soczewka kamery jest wykonana ze szkła, co zapewnia precyzyjne odwzorowanie obrazu i odporność na uszkodzenia mechaniczne. Kamery rejestrują obraz niemal całej powierzchni parkingowej w zakresie do 140°.
Wodoodporność:
Kamera posiada wysoki stopień wodoodporności w standardzie IP69K (pełna pyłoszczelność oraz odporność na deszcz i wodę rozpryskową, również pod ciśnieniem).
Wytrzymała konstrukcja:
Do konstrukcji kamery zastosowano nowoczesne materiały, dzięki którym charakteryzuje się ona długą żywotnością. Kamera jest odporna również dzięki hartowanemu szkłu, wysokiej jakości uszczelnieniu oraz śrubom ze stali nierdzewnej o właściwościach antykorozyjnych.
Ekranowane przewody:
Do kamery oferujemy ekranowane przewody o różnych długościach. Ponieważ jest to stosunkowo długa transmisja przewodowa, ważne jest stosowanie przewodów ekranowanych. Przewody wyższej jakości przesyłają dobrej jakości obraz do monitora i ograniczają zakłócenia z otoczenia. Niska jakość przewodów może powodować słabą transmisję obrazu (np. migotanie, całkowity brak obrazu itp.).
Podłączenie kamery
Informacje dotyczące podłączenia, procedury oraz przykładowych schematów podłączenia kamery znajdują się w instrukcji obsługi dołączonej do kamery.
Ilustracja przedstawia przykładowe możliwe rozmieszczenie kamer na pojeździe:
- monitor
- kamera boczna lub kamera do monitorowania martwego pola
- kamera tylna
- lampa robocza z kamerą
Parametry techniczne
Typ: kompaktowa podwójna kamera AHD
Liczba kamer: 2
Regulacja: każda optyka oddzielnie
Różnica kierunku optyk: około 80°
System obrazu: AHD / NTSC
Częstotliwość klatek: 25 fps
Kąt widzenia: około 120° dla każdej kamery
Czułość na światło: 0,01 Lux
Doświetlenie: 4 IR diody LED przy każdej optyce
Zasilanie: DC 12 V ±1 V
Podłączenie: 2× wyjście kamerowe 4-PIN
Szerokość: około 81 mm
Wysokość: około 58 mm
Głębokość podstawy montażowej: około 38 mm
Głębokość modułu kamery: około 45 mm
Kolor: czarny

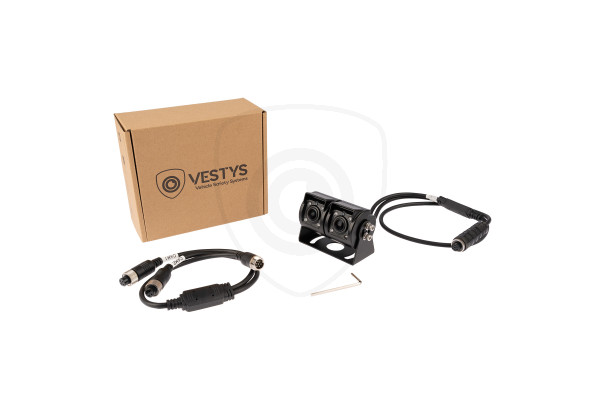

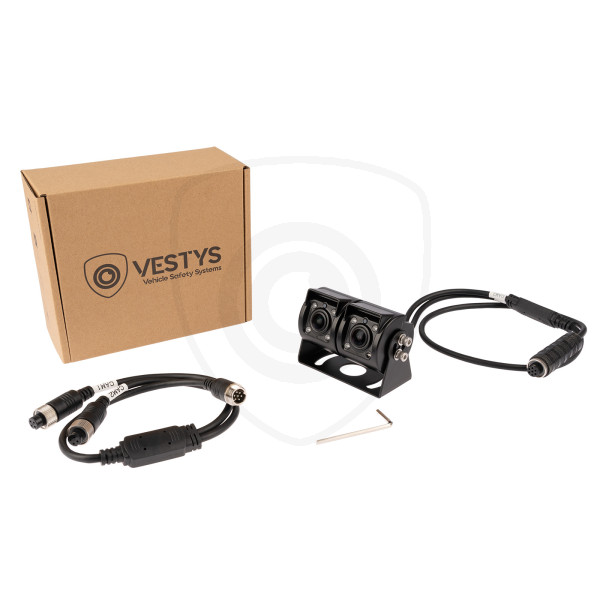

Zawartość opakowania kamery
- 1x kompaktowa podwójna kamera AHD VESTYS
- 1x przewód połączeniowy z dwoma wyjściami 4-PIN
- 1x klucz imbusowy do regulacji i blokowania położenia kamer
- 1x instrukcja w języku polskim
Ważne informacje przed zamówieniem
Kamera wykorzystuje sygnał obrazu AHD, dlatego należy użyć monitora obsługującego kamery AHD. Aby korzystać z obu widoków oddzielnie, monitor musi posiadać co najmniej dwa kompatybilne wejścia kamerowe lub obsługiwać podłączenie większej liczby kamer.
Kamera wymaga również zasilania 12 V. W przypadku kompatybilnego monitora 4-PIN zasilanie jest standardowo prowadzone bezpośrednio przez przewód kamery. W systemie 24 V lub w przypadku monitora o innym napięciu wyjściowym należy zapewnić odpowiednią konwersję zasilania do 12 V.
